مقدمه: چرا بررسی رفتار فرکانسهای پایین در سالنهای شیبدار اهمیت دارد؟
در طراحی سیستمهای صوتی حرفهای برای سالنهای اجرای زنده، یکی از سختترین چالشها، پیشبینی رفتار فرکانسهای پایین (Low Frequency) است. سالنهایی با شیب زیاد در جایگاه تماشاگران—که زیر مجموعه Raked Venues محسوب میشوند—رفتار متفاوت و پیشبینیناپذیری در انتشار بیس دارند.

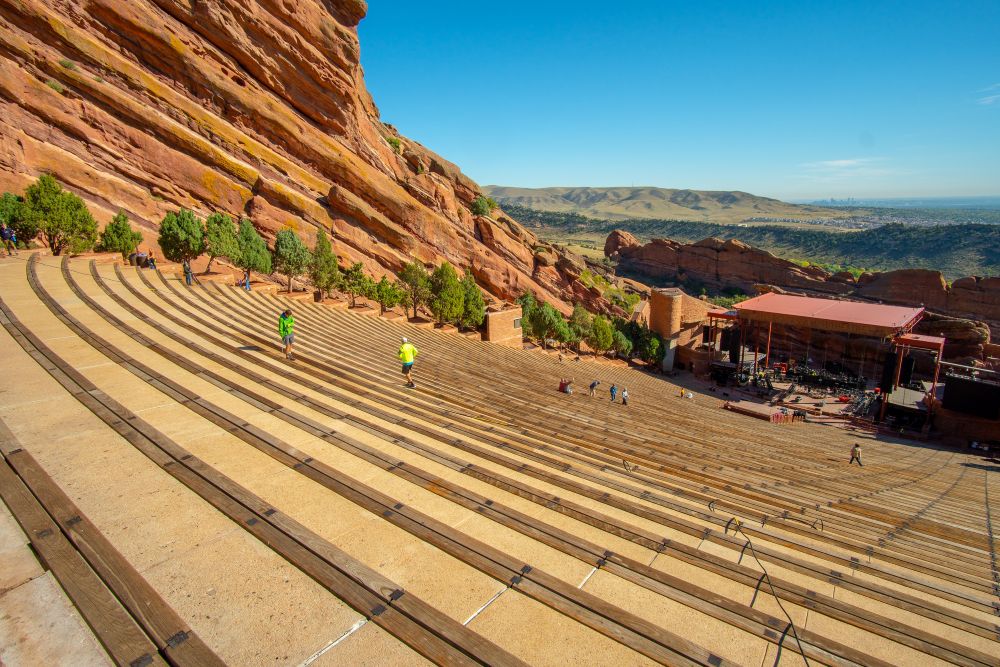

یکی از معروفترین نمونهها، آمفیتئاتر Red Rocks در کلرادوی آمریکا است؛ سالنی که بررسیهای تخصصی روی آن منجر به کشف پدیدهای با عنوان “Red Rocks Effect” شده است. این اثر نشان میدهد که افت بیس در سالنهای شیبدار مطابق قانون معمول «معکوس مجذور فاصله» نیست و انرژی فرکانس پایین در چنین سالنهایی رفتار متفاوتی دارد.
این مقاله بهصورت کاملاً علمی و فنی، ساختار این پدیده را تحلیل میکند و راهنمایی ارزشمند برای طراحان سیستمهای صوتی ارائه میدهد.
۱. اثر Red Rocks چیست؟ تعریف علمی و کاربردی
اثر رد راکز یک پدیده آکوستیکی است که در آن شیب جایگاه تماشاگران نقش یک رمپ آکوستیکی (Acoustic Ramp) را ایفا میکند. این رمپ باعث میشود انرژی فرکانسهای پایین:
- کمتر از مقدار معمول تضعیف شود
- در مسیر صعودی شیب متمرکز بماند
- به بخشهای عقب سالن با قدرت بیشتری برسد
- در برخی نقاط افزایش سطح (Bass Boost) ایجاد کند
بهبیان ساده، سالن مانند یک تونل یا کانال تقویتکننده برای بیس عمل میکند.
۲. چرا سالنهای شیبدار رفتار غیرمعمول در فرکانسهای پایین دارند؟

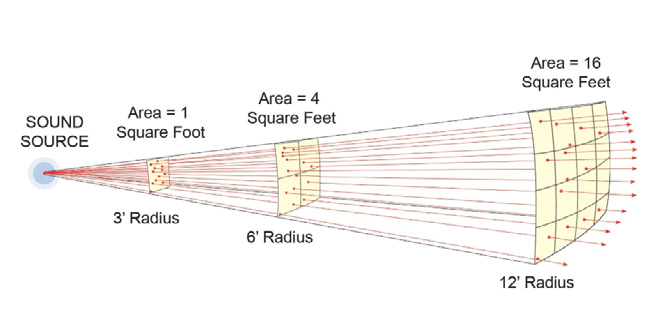

فرکانسهای پایین طول موج بسیار بلند دارند و معمولاً در فضای آزاد طبق مدل میدان کروی افت میکنند. اما وقتی مسیر انتشار آنها با سطحی شیبدار، سخت و گسترده روبهرو میشود:
۱. امواج LF فشرده میشوند
شیب سالن، بهجای اجازه انتشار آزاد، موج را در مسیر شیب هدایت میکند.
۲. میدان صوتی از کروی به شبه-هدایتشده تبدیل میشود
بیس کمتر پخش میشود و بیشتر در یک جهت مشخص متمرکز میماند.
۳. سطح SPL افت بسیار کمتری دارد
بهجای افت ۶ dB در هر فاصله دو برابر، افت ممکن است به ۳–۴ dB برسد یا حتی ثابت بماند.
۴. در انتهای سالن افزایش Bass Level ایجاد میشود
انعکاسها از دیوار پشتی و رسوب انرژی LF باعث این پدیده است.
۳. شواهد تجربی و اندازهگیریهای میدانی
اندازهگیریهای انجامشده در Red Rocks نشان دادهاند:
- افت SPL فرکانس 40Hz در فاصله طولی سالن، بهطور قابل توجهی کمتر از پیشبینیهای استاندارد است.
- در انتهای سالن، همبستگی اندازهگیری با افزایش سطح بیس مشاهده شده است.
- نتیجه: هندسه سالن تأثیر مستقیم و ساختاری بر انتشار انرژی بیس دارد.
این دادهها پایه نظری اثر Red Rocks را تقویت کردند.

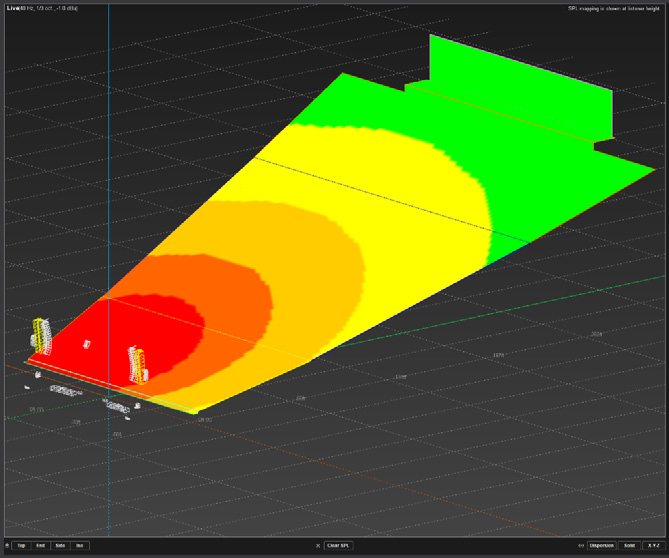

۴. مدلسازی آکوستیکی: شبیهسازی چه چیزی را نشان میدهد؟
برای تحلیل دقیق، هندسه سالن Red Rocks با شبیهسازی موجی (Wave-Based Simulation) مدلسازی شد. دو حالت تست شدند:
الف) مدل بدون نقش شیب (Transparent Slope)
سالن بهصورت فضای آزاد در نظر گرفته شد.
نتیجه: افت بیس کاملاً مطابق قانون فاصله بود.
ب) مدل با «شیب سخت» (Rigid Ramp)
سالن با سطح سخت و منعکسکننده شبیهسازی شد.
نتیجه:
- افت بیس در طول سالن بسیار کمتر شد
- در بخشهای عقبی افزایش SPL مشاهده شد
- خطوط جبهه موج دوبارهچینش شدند و پدیده متمرکز شدن (Funneling) رخ داد
این مدل دقیقاً با اندازهگیریهای واقعی همخوانی داشت.
۵. چرا این پدیده برای مهندسان صدا مهم است؟
۱. پیشبینی رفتار بیس در سالنهای شیبدار پیچیدهتر از مدلهای استاندارد است.
نرمافزارهای معمول طراحی صوت (مانند مدلهای میدان مستقیم) این اثر را کامل نشان نمیدهند.
۲. طراحی سابووفر باید متناسب با هندسه سالن باشد
بهویژه:
- جهتدهی (Steering)
- کراساوِر
- آرایش آرایه (End-Fire، Cardioid، Line)
- DSP Alignment
۳. جلوگیری از تجمع انرژی LF در عقب سالن
در سالنهای شیبدار، خطر بیشتقویت شدن بیس در قسمتهای بالا وجود دارد.
۴. نیاز به شبیهسازی موجی یا Hybrid Simulation
مهندسان حرفهای باید از مدلهایی استفاده کنند که هندسه را دقیقاً وارد محاسبات میکنند.
۶. تکنیکهای پیشنهادشده برای کنترل رفتار فرکانس پایین در سالنهای شیبدار
برای طراحی سیستم در چنین سالنهایی باید:
۱. از آرایشهای کنترلشده استفاده شود
مثل:
- Sub Arc
- End-Fire Arrays
- Gradient Arrays
- V-Alignment Configurations
۲. از Beam Steering در سابووفر استفاده شود
تا انرژی به نقاط حساس هدایت نشود.
۳. محاسبات فاصله و شیب بهصورت دقیق انجام شود
۴. بررسی نقطههای Hot-Spot و Cold-Spot قبل از نصب
۵. استفاده از Delay مناسب
برای جلوگیری از فاز مخرب یا تجمع انرژی.
۷. جمعبندی: اهمیت اثر Red Rocks برای آینده طراحی سیستم صوت
اثر رد راکز نشان میدهد که هندسه سالنها نقش حیاتی در رفتار فرکانسهای پایین دارد.
این پدیده نشان میدهد:
- نمیتوان تنها به مدلهای ریاضی ساده اتکا کرد
- باید سالنهای شیبدار را با دقت بیشتری مدلسازی کرد
- طراحی حرفهای سابووفر باید مبتنی بر تحلیل هندسی باشد
- استفاده از شبیهسازی موجی در پروژههای بزرگ ضروری است
درک این پدیده باعث میشود طراحان سیستم صوت بتوانند پراکندگی یکنواختتر، بیس کنترلشدهتر و کیفیت صوتی بهتری در سالنهای رَیکشده ارائه دهند.
