در طراحی زیرساخت‌های مدرن ارتباطی و امنیتی برای پروژه‌های صنعتی، مجتمع‌های تجاری بزرگ و ساختمان‌های هوشمند، عبور از سیستم‌های جزیره‌ای (Siloed Systems) یک ضرورت مهندسی است. تا پیش از این، سیستم‌های نظارت تصویری (CCTV/VMS)، ارتباطات تلفنی (PBX) و سیستم‌های هشدار عمومی (PAVA) دارای کابل‌کشی‌ها و مراکز کنترل کاملاً مجزا بودند.

امروزه، فناوری صوت تحت شبکه (IP Audio) این معادلات را تغییر داده است. سری جدید محصولات TOA IP-A1 با بهره‌گیری از استانداردهای باز شبکه‌ای، امکان یکپارچه‌سازی بی‌نقص تجهیزات صوتی را با بستر فناوری اطلاعات (IT) فراهم کرده است. ما در دپارتمان مهندسی dBTechnic، به بررسی عمیق و فنی این اکوسیستم هوشمند می‌پردازیم.

مبانی معماری در سری TOA IP-A1

خانواده محصولات IP-A1 شرکت TOA بر پایه پروتکل‌های استاندارد صنعتی بنا شده‌اند تا با هر زیرساخت شبکه‌ای سازگار باشند:

• پروتکل ONVIF Audio: این استاندارد اجازه می‌دهد بلندگوهای تحت شبکه مستقیماً به سیستم‌های مدیریت ویدیو (VMS) و دوربین‌های مداربسته (NVR/IP Cameras) متصل شوند.
• پروتکل SIP (Session Initiation Protocol): با استفاده از این پروتکل (RFC 3261)، تجهیزات صوتی به عنوان یک داخلی (Extension) در مراکز تلفن تحت شبکه (IP-PBX) تعریف می‌شوند.
• ارسال Multicast: برای پیجینگ همزمان در گروه‌های بزرگ و زون‌بندی‌های وسیع بدون ایجاد ترافیک اضافه در شبکه (Unicast Overhead).
• دستورات HTTP (HTTP Commands/API): امکان کنترل کامل تجهیزات (تغییر ولوم، پخش فایل صوتی، توقف) توسط نرم‌افزارهای شخص ثالث (Third-party) و سیستم‌های مدیریت ساختمان (BMS).

بررسی تخصصی تجهیزات

سری IP-A1 شامل مجموعه‌ای کامل از دستگاه‌های گیرنده (Receiving Devices) و فرستنده (Transmitting Devices) است:

۱. بلندگوهای هوشمند تحت شبکه (IP Speakers)

این تجهیزات خود به تنهایی یک سیستم صوتی کامل (All-in-One Stand-Alone Technology) محسوب می‌شوند:

مدل شیپوری ضدآب (IP-A1SC15): این بلندگو مجهز به یک آمپلی‌فایر داخلی ۱۵ واتی کلاس D است که از طریق فناوری +PoE تغذیه می‌شود. با تولید فشار صوتی خیره‌کننده 124 dB و بهره‌مندی از استاندارد نفوذپذیری IP66، این مدل برای فضاهای باز صنعتی، محوطه‌های کارگاهی و پارکینگ‌ها طراحی شده است. این دستگاه توانایی کارکرد در بازه دمایی ۳۰- تا ۵۵+ درجه سانتی‌گراد را داراست.

• مدل سقفی (IP-A1PC238): این بلندگوی ۶ اینچی مخروطی با آمپلی‌فایر ۸ واتی و تغذیه PoE، با طراحی زیبا و گیره‌های فنری (Spring Clamps) برای نصب سریع در سقف کاذب فضاهای اداری، بیمارستان‌ها و اتاق‌های انتظار ایده‌آل است.

• حافظه داخلی: هر دو بلندگو دارای ظرفیت ذخیره‌سازی ۸۰ مگابایت (تا ۲۰ پیام از پیش ضبط شده فرمت WAV/MP3) هستند که می‌توانند توسط فرمان‌های شبکه یا ورودی‌های کنتاکت (Contact Input) فعال شوند.

۲. اینترفیس‌ها و آمپلی‌فایرهای تحت شبکه (IP Interfaces & Amplifiers)

برای ادغام سیستم‌های PA آنالوگ قدیمی با بستر شبکه IP، این یونیت‌ها نقش حیاتی ایفا می‌کنند:

• مدل IP-A1AF (IP Audio Interface): این دستگاه دارای یک آمپلی‌فایر داخلی ۱۵ وات (با منبع +PoE) یا ۸ وات (با منبع PoE) است که می‌تواند بلندگوهای امپدانس پایین (Low Impedance) را درایو کند. همچنین دارای خروجی Line Audio برای اتصال به آمپلی‌فایرهای قدرتمند خارجی است.

• مدل IP-A1PA12 (IP Power Amplifier): یک آمپلی‌فایر تحت شبکه ۱۲ واتی که مستقیماً بلندگوهای ولتاژی (100V / 70V / 25V) را تغذیه می‌کند. ویژگی منحصر‌به‌فرد این مدل، داشتن یک ورودی آمپلی‌فایر خارجی (External Amplifier Input) است که به بلندگوهای متصل اجازه می‌دهد به صورت مشترک با یک سیستم PA محلی کار کنند.

۳. تجهیزات مدیریت و ارسال صوت (Transmitting Devices)

• میکروفون رومیزی هوشمند (IP-A1RM): این IP Remote Microphone با پشتیبانی کامل از SIP و Multicast، دارای یک صفحه نمایش LCD و ۵۰ کلید مجازی برای مدیریت زون‌هاست. همچنین دارای قابلیت زمان‌بندی تقویمی (Calendar Scheduler) برای پخش خودکار پیام‌ها و قابلیت ضبط صدای کاربر روی حافظه دستگاه است.

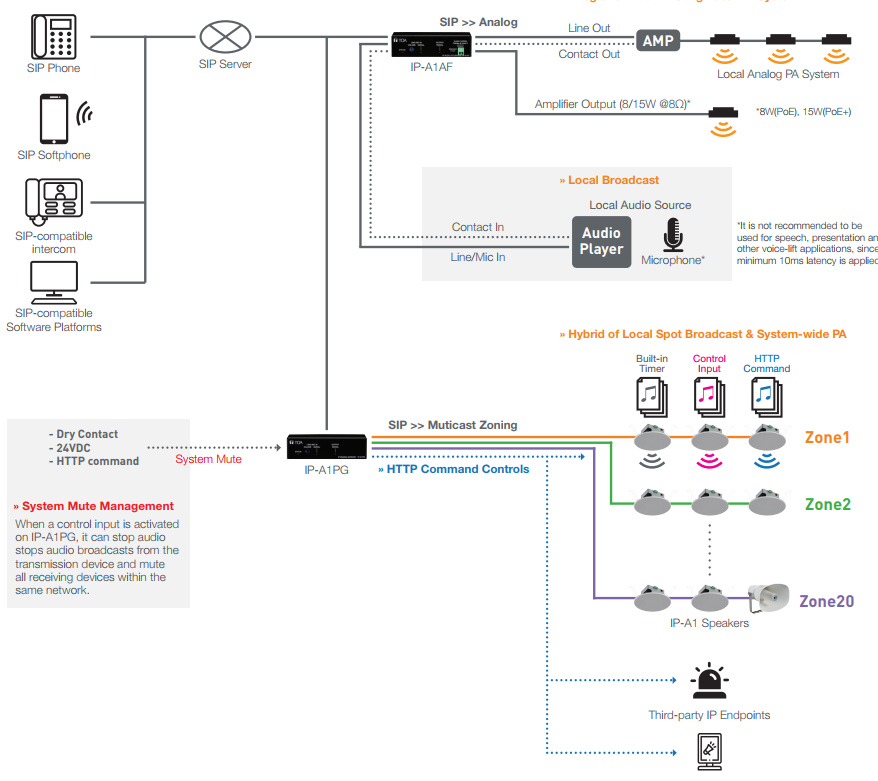

• گیت‌وی پیجینگ (IP-A1PG): در سیستم‌هایی که فرستنده‌ها (مانند تلفن‌های SIP یا VMS) از قابلیت Multicast پشتیبانی نمی‌کنند، گیت‌وی IP-A1PG تماس‌های نقطه به نقطه (One-to-One) را دریافت کرده و آن‌ها را به استریم‌های Multicast برای توزیع بین گروه‌های بزرگی از بلندگوها تبدیل می‌کند.

سناریوهای کاربردی در صنایع و مجتمع‌ها

الف) یکپارچه‌سازی با سیستم نظارت تصویری (Video Management Systems): در محیط‌های پرخطر صنعتی، زمانی که دوربین NVR ورود غیرمجاز به مناطق ممنوعه (مثلاً Zone 1 در پالایشگاه) را تشخیص دهد، نرم‌افزار VMS از طریق پروتکل ONVIF یا فرمان HTTP، یک تریگر به بلندگوی IP-A1SC15 ارسال می‌کند. بلندگو فوراً پیام اخطار از پیش ضبط شده را با شدت صدای 124 dB پخش کرده و همزمان یک سیگنال کنتاکت (Control Output) برای فعال‌سازی چراغ گردان ارسال می‌نماید.

ب) اتصال به مراکز تلفن IP SIP Communication: در یک بیمارستان هوشمند، مدیران می‌توانند بدون نیاز به کنسول‌های پیجینگ مجزا، از طریق تلفن SIP روی میز خود، کد یک بخش خاص (مثلاً اورژانس) را شماره‌گیری کرده و پیام خود را مستقیماً از طریق بلندگوهای سقفی IP-A1PC238 آن زون پخش کنند. این معماری، هزینه تجهیزات جانبی را به شدت کاهش می‌دهد.

نتیجه‌گیری مهندسی

گذر از کابل‌کشی‌های پرهزینه مسی به سمت زیرساخت‌های مبتنی بر IP (با استفاده از سوییچ‌های PoE)، نه تنها باعث کاهش چشمگیر هزینه‌های سرمایه‌ای (CAPEX) می‌شود، بلکه پایداری، عیب‌یابی نرم‌افزاری و انعطاف‌پذیری سیستم (Scalability) را در پروژه‌های بزرگ به حداکثر می‌رساند. سری TOA IP-A1 با ساختار Server-less خود، خطر نقطه‌خرابی واحد (Single Point of Failure) را از بین می‌برد.
